BESS-järjestelmien kaapelointi: ratkaisut tehon- ja tiedonsiirtoon

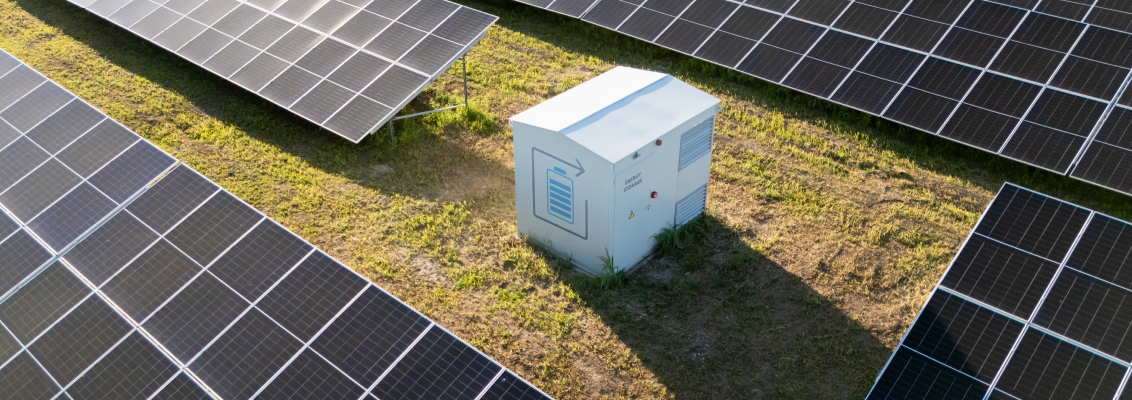

Akkuenergiavarastojen eli BESS-järjestelmien (Battery Energy Storage System) merkitys kasvaa uusiutuvan energiantuotannon lisääntyessä ja energiajärjestelmän muuttuessa. Niiden avulla sähköä voidaan varastoida silloin, kun tuotantoa on runsaasti, ja hyödyntää myöhemmin tarpeen mukaan. Energiavarastoja voidaan käyttää esimerkiksi aurinko- ja tuulivoimalla tuotetun sähkön varastointiin, kulutushuippujen tasaamiseen, sähköverkon tasapainottamiseen sekä teollisuuden sähkönsaannin varmistamiseen.

BESS on kuitenkin paljon muutakin kuin akusto. Järjestelmän toiminta edellyttää tehon- ja tiedonsiirtoa akkumoduulien, invertterien, ohjaus- ja valvontajärjestelmien sekä sähköverkon välillä. Siksi myös kaapelointi ja liitäntätekniikka ovat olennainen osa toimivaa kokonaisuutta.

Cablexin valikoimasta löytyy ratkaisuja BESS-järjestelmien kaapelointiin ja sähköisiin liitäntöihin useilta valmistajilta. Autamme sopivien tuotteiden ja ratkaisujen valinnassa käyttökohteen teknisten vaatimusten perusteella.

BESS-järjestelmien DC-kaapelointiin HELUn valikoimasta löytyy muun muassa SOLARFLEX®-X H1Z2Z2-K, joka soveltuu aurinkosähköjärjestelmiin. Kaapeli kestää UV-säteilyä ja sääolosuhteita, soveltuu ulkokäyttöön sekä suoraan maa-asennukseen ja sen nimellisjännite on 1 500 V DC. DC-kaapelointiin voidaan käyttää myös NSGAFÖU 1,8/3 kV -kaapelia, joka on erittäin joustava ja soveltuu esimerkiksi kytkinlaitteistoissa ja jakokeskuksissa käytettäviin asennuksiin. Kaapeli ei kuitenkaan sovellu ulkoasennukseen, mikä on huomioitava kaapelivalinnassa.

Kiinteisiin sähkönsyöttöasennuksiin HELU tarjoaa HELUPOWER® 1100-RZ1-K LS0H GREEN -kaapelia. Kaapeli on tarkoitettu erityisesti kohteisiin, joissa vaaditaan korkeaa turvallisuustasoa. Se on halogeeniton ja sen CPR-luokka on Cca.

Sähköverkkoon liittymiseen valikoimasta löytyy lisäksi 6/10 kV:n, 12/20 kV:n ja 18/30 kV:n keskijännitekaapeleita, kuten N2XSY, N2XS2Y, N2XS(F)2Y ja N2XS(FL)2Y. Vaihtoehtoja on erilaisiin asennusolosuhteisiin, mukaan lukien pitkittäis- ja poikittaissuuntaisesti vesitiiviit rakenteet.

Tehonsiirron lisäksi BESS-järjestelmän eri osien välillä tarvitaan tiedonsiirtoa. HELUn valikoimasta löytyy tähän muun muassa Ethernet-, RS485- ja CAN Bus -kaapeleita sekä valokuituratkaisuja. Lisäksi valikoimaan kuuluu kaapeleita esimerkiksi ohjaus-, HVAC- ja taajuusmuuttajasovelluksiin.

Studer Cablesin valikoimasta löytyy alumiinikaapeleita BESS-järjestelmien DC-tehonsiirtoon. SOLARpower® Alu-ATA XS soveltuu suurten akkuenergiavarastojen ja invertterien välisiin yhteyksiin sekä suoraan maa-asennukseen. Kaapelissa on alumiinijohdin ja -vaippa, joka suojaa kaapelia kosteudelta ja tuo rakenteeseen mekaanista suojaa. Alumiinivaippaa voidaan käyttää myös maadoitusjohtimena ja EMC-suojauksena. Kaapeli on halogeeniton ja UV-säteilyn kestävä.

SOLARpower® Outdoor Alu XS puolestaan soveltuu BESS-järjestelmien DC-tehonsiirtoon erityisesti ulkokäytössä ja suojatuissa, kiinteissä maa-asennuksissa.

Kaapelin poikkipinnan valintaan vaikuttavat järjestelmän virran lisäksi esimerkiksi asennustapa, ympäristön lämpötila ja kaapeleiden sijoittelu. Nämä tekijät on huomioitava kaapelin sallitun kuormitettavuuden määrittämisessä.

Sekä HELUn että Studer Cablesin tuotteille on saatavilla kuormitustaulukoita ja teknistä mitoitustietoa kaapelivalinnan tueksi. Tarvittaessa kaapeliratkaisu voidaan mitoittaa ja räätälöidä projektin sähköisten vaatimusten ja asennusolosuhteiden mukaan.

Kaapeloinnin kokonaisuuteen kuuluvat myös kaapeleiden kiinnitys, liittäminen ja läpiviennit. Icotekin MSMC-kaapelikiinnikkeillä voidaan kiinnittää myös järeämpiä voimakaapeleita. Modulaarisia kiinnikkeitä voidaan asentaa vierekkäin tai pinota päällekkäin, mikä mahdollistaa kiinnityksen mukauttamisen eri kaapelointitapoihin.

Cablexin valikoimasta löytyy lisäksi Klauken kaapelikenkiä ja puristustyökaluja kupari- ja alumiinijohtimille. Liitosta suunniteltaessa on huomioitava johtimen, kaapelikengän, puristusmuodon ja työkalun yhteensopivuus.

Kaapeleiden viemiseen koteloihin ja keskuksiin Cablex tarjoaa icotekin läpivientiratkaisuja. Valikoimasta löytyy ratkaisuja sekä liittimellisille että liittimettömille kaapeleille erilaisiin tiiviys- ja vedonpoistovaatimuksiin.
