Mitä IP65, IP66, IP67, IP68 ja IP69 tarkoittavat teollisuuskoteloissa?
Sähkölaitteet ja niiden komponentit altistuvat usein pölylle, kosteudelle, vedelle ja muille ympäristötekijöille. Oikein valittu teollisuuskotelo suojaa laitteita ulkoisilta vaikutuksilta ja auttaa varmistamaan niiden luotettavan toiminnan erilaisissa käyttöympäristöissä.
Kotelon suojaustasoa kuvataan IP-luokituksella (Ingress Protection), joka kertoo, kuinka hyvin kotelo on suojattu veden ja vieraiden aineiden, kuten lian ja pölyn, pääsyltä sen sisälle. Vaikka IP65-, IP66- tai IP69-luokitukset ovat monille tuttuja, niiden merkitys ei aina ole täysin selvä.

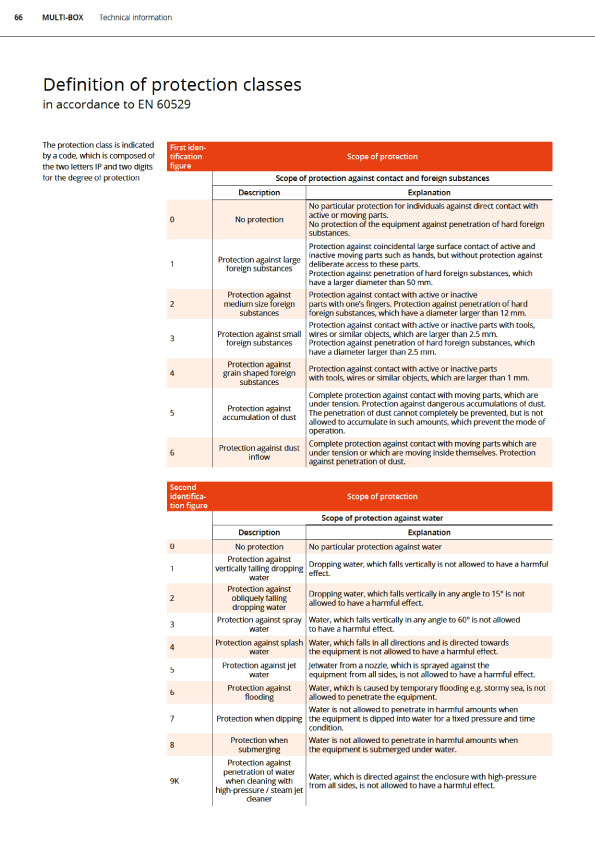

IP-luokitus perustuu kansainvälisiin standardeihin, kuten DIN EN 60529- ja ISO 20653 -standardeihin. Luokitus muodostuu kahdesta numerosta. Esimerkiksi IP66-luokituksessa ensimmäinen numero kertoo suojauksesta vieraita aineita, kuten pölyä ja likaa, vastaan. Toinen numero kertoo suojauksesta vettä vastaan. Mitä suurempi numero on, sitä korkeampi suojaustaso kyseisessä luokassa saavutetaan.
Suojaus pölyä ja likaa vastaan
IP-luokituksen ensimmäinen numero kuvaa kotelon suojausta vieraita aineita, kuten pölyä ja likaa, vastaan. Teollisuuskoteloissa yleisimpiä ovat luokat 5 ja 6.
- IP5X: Kotelo estää pölyn pääsyn sisälle haitallisessa määrin.
- IP6X: Kotelo on pölytiivis ja estää pölyn pääsyn kotelon sisälle standardin mukaisissa testiolosuhteissa.
Pölysuojauksen testauksessa kotelo sijoitetaan pölykammioon määritellyksi ajaksi. Testin aikana kammiossa kierrätetään hienojakoista talkkijauhetta, ja kotelon sisälle voidaan muodostaa alipaine käyttöolosuhteiden simulointia varten. Testin jälkeen tarkistetaan, ettei kotelon sisälle ole päässyt pölyä suojausluokan sallimaa määrää enempää.
Suojaus vettä vastaan
Toinen numero kuvaa kotelon suojausta vettä vastaan. Teollisuudessa yleisimpiä luokituksia ovat IP65, IP66, IP67, IP68 ja IP69.
- IP65: Suojaus vesisuihkuja vastaan.
- IP66: Suojaus voimakkaita vesisuihkuja vastaan.
- IP67: Suojaus tilapäistä upotusta vastaan enintään 1 metrin syvyyteen.
- IP68: Suojaus jatkuvaa tai pidempiaikaista upotusta vastaan. Tarkka upotussyvyys ja altistusaika määritellään erikseen.
- IP69: Suojaus kuumaa, korkeapaineista vesisuihkua vastaan.
Vesisuojauksen testauksessa kotelo altistetaan suojausluokan mukaisille olosuhteille. Testit voivat sisältää esimerkiksi vesisuihkuja, täydellisen upotuksen tai kuuman korkeapaineisen vesisuihkun. Testi hyväksytään, jos vettä ei pääse kotelon sisälle tai sitä pääsee vain sellainen määrä, joka ei aiheuta haittaa laitteen toiminnalle.
Tärkeä huomio IP-luokituksista
IP-luokituksia tulkittaessa oletetaan usein, että korkeampi luokka sisältää automaattisesti myös kaikki alemmat suojaustasot. Tämä pitää osittain paikkansa.
Pölyä ja likaa vastaan suojaavissa luokissa korkeampi luokka sisältää myös alemmat luokat. Esimerkiksi IP6X täyttää samalla myös IP5X-vaatimukset.
Vesisuojauksen osalta tilanne on kuitenkin erilainen. IPX7-, IPX8- tai IPX9-luokiteltu kotelo ei automaattisesti täytä alempien vesisuojausluokkien vaatimuksia. Upotus- ja vesisuihkutestit ovat erilaisia testejä, joten kotelo voi täyttää yhden vaatimuksen ilman, että se täyttää toisen. Tästä syystä kotelossa voidaan käyttää myös kaksoismerkintää, kuten IP66/IP67, jolloin molemmat suojaustasot on testattu erikseen.
Mitä IP-luokitus ei kerro?
IP-luokitus on tärkeä apuväline kotelon valinnassa, mutta se ei yksin kerro kaikkea tuotteen soveltuvuudesta käyttöympäristöön. Suojausluokan testauksessa ei esimerkiksi huomioida materiaalien ikääntymistä tai sitä, säilyykö suojaustaso muuttumattomana koko tuotteen käyttöiän ajan. Myöskään ulkokäytössä esiintyviä lämpötilavaihteluita ei huomioida IP-testeissä. Voimakkaat lämpötilan muutokset voivat aiheuttaa kotelon sisälle alipaineen, jolloin kosteutta voi kulkeutua kotelon sisään tiivisteiden kautta. Tällaisissa käyttökohteissa voidaan hyödyntää paineentasauskomponentteja, jotka auttavat vähentämään kosteuden muodostumista kotelon sisällä.
Oikea suojaustaso käyttökohteen mukaan
Sopivan IP-luokituksen valinta riippuu aina käyttöympäristön vaatimuksista. Kotelon altistuminen pölylle, kosteudelle, vedelle, puhdistukselle tai lämpötilavaihteluille vaikuttaa siihen, millainen suojaustaso on tarpeen.
MULTI-BOXin teollisuuskoteloita on saatavana useissa eri IP-luokituksissa, jolloin käyttökohteeseen voidaan valita tarkoituksenmukainen suojaustaso ympäristön vaatimusten mukaisesti.
