Kaikkia kaapelikenkiä ei puristeta samalla tavalla
Kaapelikengän puristusliitoksen onnistuminen ei riipu pelkästään oikeasta työkalusta. Yhtä tärkeää on valita kaapelikengälle ja johtimelle soveltuva puristusmuoto.
Kaikki kaapelikengät eivät ole rakenteeltaan samanlaisia, minkä vuoksi sama puristusmenetelmä ei sovellu kaikkiin käyttökohteisiin. Puristusmuodon valintaan vaikuttavat kaapelikengän rakenne, johtimen tyyppi sekä valmistajan ohjeet. Oikein valittu puristusmenetelmä auttaa varmistamaan, että liitos täyttää sille asetetut mekaaniset ja sähköiset vaatimukset.
Kuusiopuristuksen ja leuattoman tuurnapuristuksen vertailu
| Ominaisuus | Klauke: Kuusiopuristus | Klauke: Leuaton tuurnapuristus |
| Keskeinen etu | Yleisin puristusprofiili | Ei vaadi erillisiä puristusleukoja |
| Soveltuvuus | DIN 46235 -standardin mukaisille Cu-kengille (esim. Klauke R-sarja) sekä DIN 46329 -standardin mukaisille Al-kengille | Kaikille Cu-kengille (esim. Klauke R-sarja, SG-, F- ja levykaapelikengille) sekä tietyille Al-kengille valmistajan ohjeiden mukaisesti |
| Puristustapa | Puristus tehdään kaapelikenkien kanssa yhteensopivilla puristusleuoilla. Cu- ja Al-kengille on omat puristusleukansa. | Erillisiä puristusleukoja ei tarvita. Sama kiinteä puristuspää soveltuu useille poikkipinta-aloille sekä Cu- että Al-kengille, valmistajan määrittämin rajoituksin. |
Kuusiopuristus on yleisin puristusprofiili

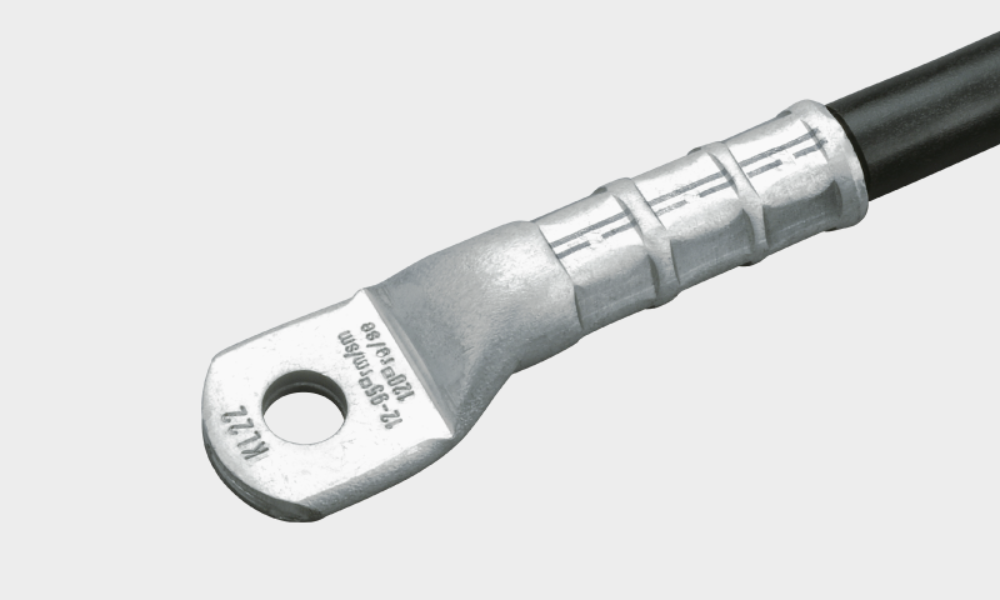

Kuusiopuristettu Al-kaapelikenkä.
Kuusiopuristus on yleisin kaapelikenkien ja liittimien puristusprofiili. Se soveltuu sekä kupari- että alumiinikengille. Kuusiopuristusta käytetään tyypillisesti DIN 46235 -standardin mukaisten kuparikaapelikenkien ja DIN 46329 -standardin mukaisten alumiinikaapelikenkien puristamiseen.
Puristuksessa voima jakautuu tasaisesti, jolloin johtimen säikeet puristuvat tiiviisti yhteen ja muodostavat laajan kosketuspinnan. Tuloksena on mekaanisesti kestävä ja luotettava liitos.
Puristusmuoto riippuu myös kaapelikengän tyypistä. Esimerkiksi DIN 46235 -standardin mukaisille Klauken R-sarjan kaapelikengille (6–400 mm²) käytetään eri puristusmuotoa kuin Klauken 90R-sarjan kaapelikengille (0,75–6 mm²): 90R-sarjan kaapelikengille soveltuu ainoastaan tuurnapuristus, kun taas R-sarjan kaapelikenkiä voidaan puristaa useilla eri puristusmuodoilla valmistajan ohjeiden mukaisesti.
Tuurnapuristus helpottaa työskentelyä

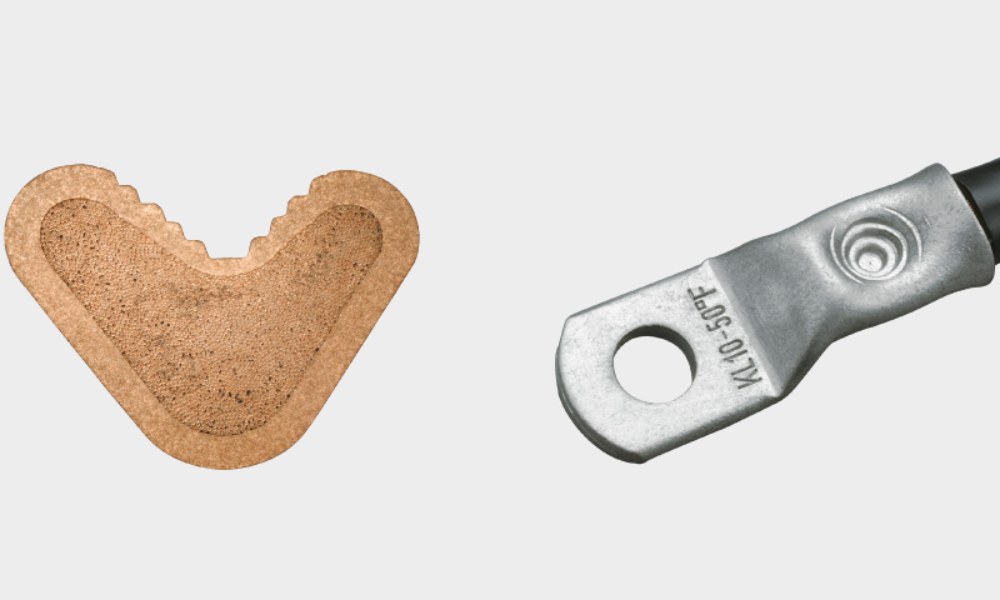

Tuurnapuristettu F-kaapelikenkä (leuaton puristusmuoto) ja sen poikkileikkaus (Cl5-johdin).
Tuurnapuristus voidaan toteuttaa leuattomana tai leuallisena. Leuattoman tuurnapuristuksen keskeinen etu on sen helppokäyttöisyys, sillä erillisiä poikkipinta-alakohtaisia puristusleukoja ei tarvita. Sama puristuspää soveltuu useille poikkipinta-aloille ja kaapelikengille. Puristustulos on aina taattu, koska puristin lopettaa puristamisen vasta, kun riittävä tiivistysaste on saavutettu.
Erikoiskohteisiin on vaihtoehtona myös harvinaisempi leuaton puristusmuoto, nelisuuntainen tuurnapuristus. Tässä puristusmuodossa puristusvoima jakautuu tasaisesti neljästä suunnasta puristavilla tuurnilla.
Leuattomalla tuurnapuristuksella voidaan puristaa esimerkiksi Standard-type-, SG-, F- ja levykaapelikenkien lisäksi alumiini- ja Al/Cu-kaapelikenkiä valmistajan ohjeiden mukaisesti. Leuallisessa tuurnapuristuksessa työkaluun valitaan käyttökohteeseen sopivat puristusleuat. Se soveltuu esimerkiksi levykaapelikengille sekä hienosäikeisille johtimille tarkoitetuille kaapelikengille. Puristusmuoto valitaan aina kaapelikengän, johtimen ja valmistajan ohjeiden perusteella.
Myös puristusjärjestys vaikuttaa lopputulokseen
Puristusmuodon lisäksi myös oikea työjärjestys vaikuttaa liitoksen onnistumiseen. Putkikaapelikengän puristus aloitetaan aina lavan puolelta ja edetään kohti johdinta. Jatkoliittimessä ensimmäinen puristus tehdään keskelle, minkä jälkeen puristus jatkuu kaapelia kohti. Näin ensimmäinen puristus lukitsee johtimen paikalleen ja seuraavat puristukset venyttävät kaapelikenkää johtimen eristettä vasten. Näin kaapelikengän ja johtimen kontakti on maksimaalinen, eikä kaapelikengän putken päähän jää tyhjää. Puristus on vietävä aina loppuun saakka, jotta liitos saavuttaa sille suunnitellun puristuslujuuden.
Ennen puristamista kannattaa lisäksi varmistaa, että johdin on kuorittu oikeaan pituuteen, puhdistettu tarvittaessa ja että käytettävät puristusleuat ovat puhtaat ja ehjät. Valmistaja suosittelee myös käyttämään samaan järjestelmään kuuluvia kaapelikenkiä, puristusleukoja ja työkaluja, jotta kaikki osat ovat keskenään yhteensopivia.
